Galvenās funkcijas

ADS sērijas tiešās -piedziņas pārslēgšanas pretestības motora piedziņas sistēma vienkāršo aprīkojuma struktūru, likvidējot mehāniskās transmisijas sastāvdaļas, piemēram, sajūgus, pārnesumkārbas un skriemeļus. Tas ļauj darbināmām iekārtām nodrošināt lielu-jaudas iedarbināšanu, biežas palaišanas-apturēšanas darbības un pārslēgšanos uz priekšu-atpakaļ. Aprīkota ar progresīvām digitālo tehnoloģiju platformām, tostarp DSP un CPLD, sistēma atbalsta servo vadības funkcijas. Ventilatoru un sūkņu lietojumprogrammām tas pielāgo ātrumu, pamatojoties uz spiediena un temperatūras atgriezenisko saiti, lai nodrošinātu optimālu atbilstību reāllaika slodzēm. To var arī integrēt ar rūpniecisko interneta{9}}attālinātās uzraudzības sistēmu iekārtu darbības uzraudzībai, kontrolei un datu glabāšanai.

Tehniskās īpašības

Zems-apgriezienu skaits, liels-griezes moments ar mazu palaišanas strāvu: 30% no nominālās strāvas var izvadīt 200% sākuma griezes momentu; maksimālais palaišanas griezes moments ir līdz 3,5 reizēm lielāks par nominālo griezes momentu. Atbalsta biežu palaišanas-apturēšanas un uz priekšu-pārslēgšanu atpakaļ, ar vairāk nekā 100 palaišanas-apturēšanas cikliem minūtē.
Augsta efektivitāte pie maziem apgriezieniem, zema siltuma ražošana, dabiska dzesēšana: nav nepieciešami dzesēšanas ventilatori, novēršot nevajadzīgu dīkstāvi un apkopi, ko izraisa dzesēšanas sistēmas atteices.
Augsta kopējā sistēmas efektivitāte un jaudas koeficients, energoefektīvs{0}}: sistēmas jaudas koeficients ir lielāks par 0,95 vai vienāds ar to; efektivitātes raksturlīkne ir "cieta" (stabila visos darbības diapazonos).
Izturīga motora konstrukcija, izturīga pret triecieniem un vibrācijām, bez pastāvīgo magnētu materiāliem: Rotoram nav pastāvīgo magnētu vai spoļu, tādējādi novēršot demagnetizācijas risku. Augsta uzticamība, izturīga pret augstām temperatūrām, vibrācijām un triecienslodzēm; laika gaitā nav veiktspējas pasliktināšanās.
Augsta vadības precizitāte, ātrs reakcijas ātrums: Integrē servo vadības algoritmus ātrai un precīzai pozīcijas, ātruma un griezes momenta kontrolei; ātruma precizitāte Mazāka vai vienāda ar 0,1%.
Profesionāls inženierijas lietojumprogrammu dizains: dinamiski pielāgo motora darbības parametrus, pamatojoties uz lietojumprogrammas scenārija slodzes vai procesa prasībām, lai panāktu optimālu atbilstību.
Ērta apkope, zemas uzturēšanas izmaksas: nav nepieciešami īpaši instrumenti vai aprīkojums; Apkopes dīkstāves laiks tiek samazināts par vairāk nekā 70%, salīdzinot ar pastāvīgo magnētu motoriem.

Tehniskās specifikācijas

Kategorija	Vienums	Specifikācija
Kontrolieris	Strāvas padeve	Ieejas spriegums: 3 fāzu maiņstrāva 380 V, 415 V, 660 V, 1140 V Sprieguma frekvence: 50Hz vai 60Hz
	Funkcionālie parametri	Jauda: 45–1600 kVA Ātruma iestatījums: vadības panelis, analogā ieeja, komunikācija Sākt-Apturēšanas vadība: darbības panelis, digitālā ievade, sakari Atgriezeniskās saites ātruma regulēšana: pieņem ārējos spiediena/temperatūras signālus slēgtas -cilpas kontrolei Ātruma precizitāte: mazāka vai vienāda ar 0,1% Ātruma izmaiņu koeficients: mazāks vai vienāds ar 1% PID: iebūvēta{0}}ātruma un atgriezeniskās saites PID vadība (regulējami parametri) Sakaru porti: RS232, RS485, CAN I/O saskarnes: 6 digitālās ieejas, 4 digitālās izejas, 4 analogās ieejas, 2 analogās izejas (paplašināmas) Aizsardzības funkcijas: īsslēgums Displejs: panelis parāda ātrumu, parametrus, kļūdu kodus, darbības datus; paplašināms līdz skārienekrānam ar programmējamu saturu
	Darbības vide	Pielietojuma scenāriji: bez tiešas saules gaismas, bez vadošiem putekļiem, bez pārmērīgiem putekļiem, bez skābēm/bāzēm/kodīgām gāzēm, bez sprādzienbīstamām gāzēm Augstums: mazāks vai vienāds ar 1000 m (mazāks par 1000 m) Apkārtējā temperatūra: -25 grādi līdz +40 grādi (bez sala) Relatīvais mitrums: mazāks vai vienāds ar 90% (pie 20 grādiem, bez kondensāta) Vibrācija:<5 m/s² Darba cikls: S1 (nepārtraukta darbība)
	Struktūra	Uzstādīšana: sienas -montāža (45–185 kVA); stāvs-stāvskapis (200–1600 kVA) Dzesēšanas metode: piespiedu gaisa dzesēšana vai rūpnieciskais gaisa kondicionētājs Aizsardzības klase: IP20 (kontrolleri 45–185 kVA); IP51 (200–1600 kVA kontrolleri)
	Standarti	Kontrollera standarts: Q/0303SKH 062
Motors	Jauda	37–630 kW
	Nominālais spriegums	DC 514V (AC 380V), DC 561V (AC 415V), DC 891V (AC 660V), DC 1539V (AC 1140V) (līdzstrāvas spriegums pēc pilnas -viļņu taisnošanas un 3 fāžu maiņstrāvas filtrēšanas)
	Izolācijas klase	180 (H): izmanto 200-pakāpes koronu-izturīgu emaljētu stiepli un DuPont šķīdinātājus nesaturošu impregnēšanas laku; Vakuuma spiediena impregnēšana (VPI)
	Darba cikls	S1: nepārtraukts darbs
	Aizsardzības klase	IP54 (putekļu-necaurlaidīgs, šļakatu{2}}necaurlaidīgs)
	Dzesēšanas metode	Izvēles paš-ventilatora dzesēšana vai neatkarīga ventilatora dzesēšana
	Pārslodzes jauda	1,5 × nominālais griezes moments: mazāks vai vienāds ar 60 s 2× nominālais griezes moments: mazāks vai vienāds ar 30 s 3 × nominālais griezes moments: mazāks vai vienāds ar 15 s Vidējais griezes moments 300 s laikā nedrīkst pārsniegt nominālo griezes momentu
	Temperatūras noteikšana	Motora tinums ar temperatūras releju vai sensoru; savieno ar kontrolieri termiskai aizsardzībai
	Standarti	Motora standarts: Q/0303SKH 061

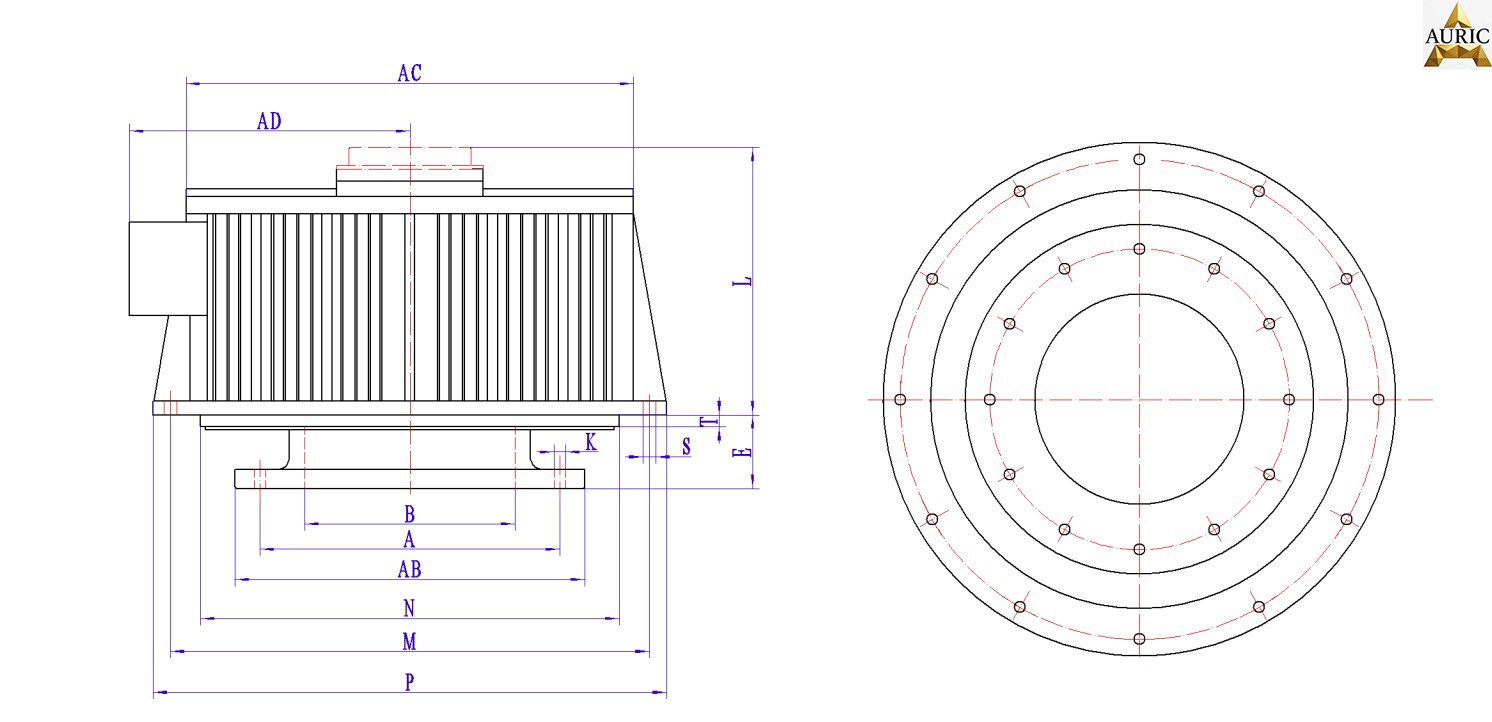

Kontūras izmēru tabula

product-1492-722

UZSTĀDĪŠANAS IZMĒRI (mm)
Tips	A	B	E	K	M	N	P	S	T	AB	AC	AD	L
ADS-4501-3	750	430	180	12 - Φ33	1020	900	1150	12 - Φ26	20	830	900	775	630
ADS-4502-2.5													745
ADS-4503-2.5													805
ADS-6301-2.2	850	500	200	12 - Φ39	1300	1150	1400	12 - Φ33	25	1000	1150	930	645
ADS-6302-2.2													685
ADS-6303-2													815
ADS-6304-2													875
ADS-6305-1.8													1025
ADS-8001-1.8	950	540	220	12 - Φ45	1600	1450	1750	12 - Φ39	30	1100	1350	1025	1010
ADS-8002-1.6													1240
ADS-9001-1.6	1000	730	230	12 - Φ48	1750	1550	1950	12 - Φ45	35	1200	1600	1200	840
ADS-9002-1.4													1110
ADS-10001-1.4	1300	850	240	12 - Φ52	1950	1750	2150	12 - Φ48	40	1450	1800	1300	1045
ADS-10002-1.3													1245
ADS-10003-1.2													1530

Veiktspējas parametru tabula

Veiktspējas parametrs
Tips	jauda (KW)	ātrums (r/min)	Griezes moments (N·m)	Iedarbināšanas griezes moments (N·m)	Rotora inerce (kg.㎡)	Svars (KG)	Kontrollera jauda (KW)
ADS-4501-3	22	300	701	2460	33	1620	55
ADS-4502-2.5	30	250	1150	4030	39	2160	75
ADS-4503-2.5	37	250	1420	4970	41	2400	90
ADS-6301-2.2	45	220	1960	6860	58	2930	110
ADS-6302-2.2	55	220	2390	8370	71	3150	132
ADS-6303-2	75	200	3590	12600	88	3670	200
ADS-6304-2	90	200	4300	15100	96	3990	250
ADS-6305-1.8	110	180	5840	20500	116	4700	315
ADS-8001-1.8	160	180	8490	29800	230	6200	400
ADS-8002-1.6	200	160	12000	42000	281	7730	500
ADS-9001-1.6	250	160	15000	52500	355	9220	630
ADS-9002-1.4	315	140	21500	75300	485	10500	800
ADS-10001-1.4	400	140	27300	95600	847	12200	1000
ADS-10002-1.3	500	130	36800	129000	994	15400	1260
ADS-10003-1.2	630	120	50200	176000	1200	19900	1500

Tipiski pielietojumi

Tiešās-piedziņas pārslēgšanas pretestības motora piedziņas sistēma kalšanas iekārtām
Tiešās{0}}piedziņas pārslēgšanas pretestības motora piedziņas sistēma karstai kalšanai
Tiešās{0}}piedziņas pārslēgšanas pretestības motora piedziņas sistēma dzesēšanas torņu ventilatoriem
Tiešās -piedziņas pārslēgšanas pretestības motora piedziņas sistēma skrūvju sūkņiem
