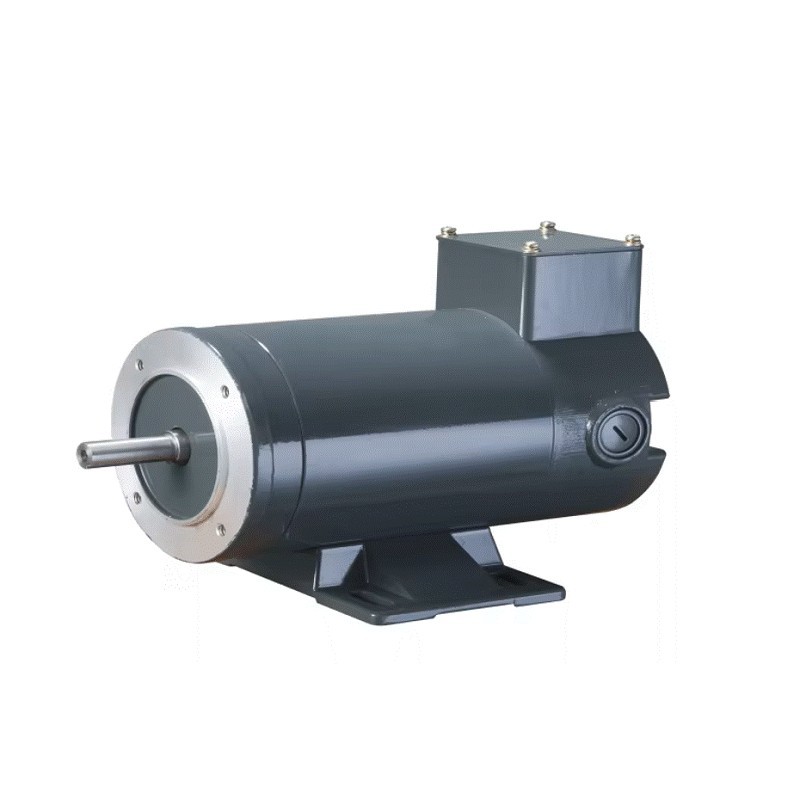

Produkta pārskats
12- voltu līdzstrāvas pastāvīgā magnēta motors galvenokārt ir paredzēts lietojumiem, kuriem nepieciešama zemsprieguma barošana un augsts stabilitāte un reakcijas ātrums.
Salīdzinot ar ierosmes-tipa līdzstrāvas motoriem, tas tieši izveido savu magnētisko lauku, izmantojot augstas veiktspējas{1}}pastāvīgos magnētus, kā rezultātā ir vienkāršāka struktūra un lielāka efektivitāte. Tas joprojām var izvadīt uzticamu jaudu 12 V darbības apstākļos, padarot to īpaši piemērotu sistēmām, kurām nepieciešama bieža iedarbināšana un apturēšana, ātruma regulēšana un ilgstoša darbība.
Veiktspējas un jaudas pamatīpašības
Nominālais spriegums: 12V DC
Magnētiskā lauka tips: pastāvīgais magnēts
Iedarbināšanas īpašības: Liels palaišanas griezes moments, bez kavēšanās pie maziem apgriezieniem
Darbības īpašības: Lineāra ātruma izvade, ātra reakcija uz slodzes izmaiņām
Efektivitāte: ievērojami augstāka efektivitāte nekā{0}}rotora motoriem ar tādiem pašiem jaudas nosacījumiem
Stabilitātes un strāvas kontrole
Pastāvīgā magnēta lauks ir stabils un nav atkarīgs no ārējās ierosmes strāvas.
Darbības strāvas svārstības ir nelielas, kas ir izdevīgi energosistēmas projektēšanai.
Nepārtrauktas darbības laikā temperatūras paaugstināšanās ir kontrolējama, un nav iespējama strauja veiktspējas pasliktināšanās.
Tas ir īpaši svarīgi ar akumulatoru{0}}darbināmām ierīcēm, pārnēsājamām sistēmām vai ierīcēm, kurām ir augstas enerģijas stabilitātes prasības.
Veiktspējas parametru tabula
| Veiktspējas parametrs | |||||||

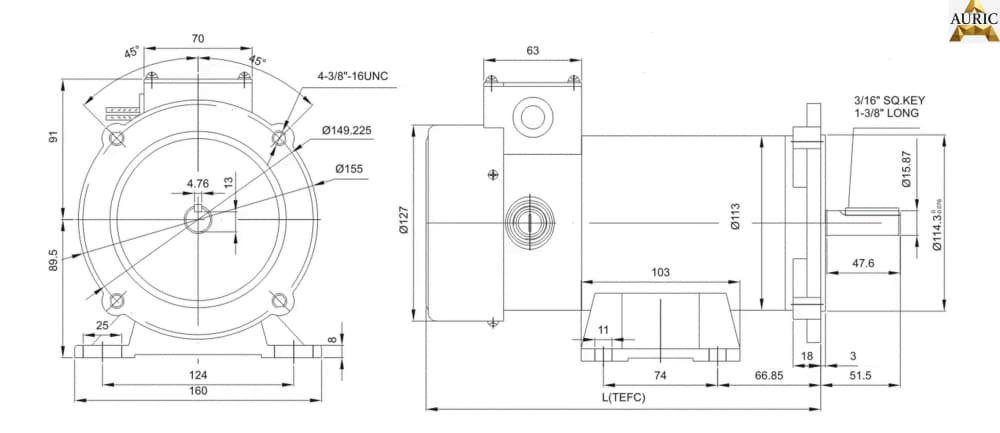

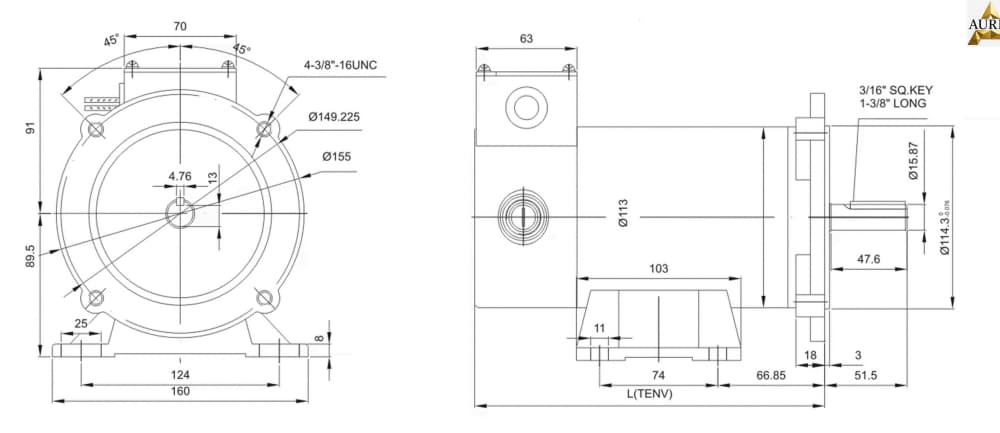

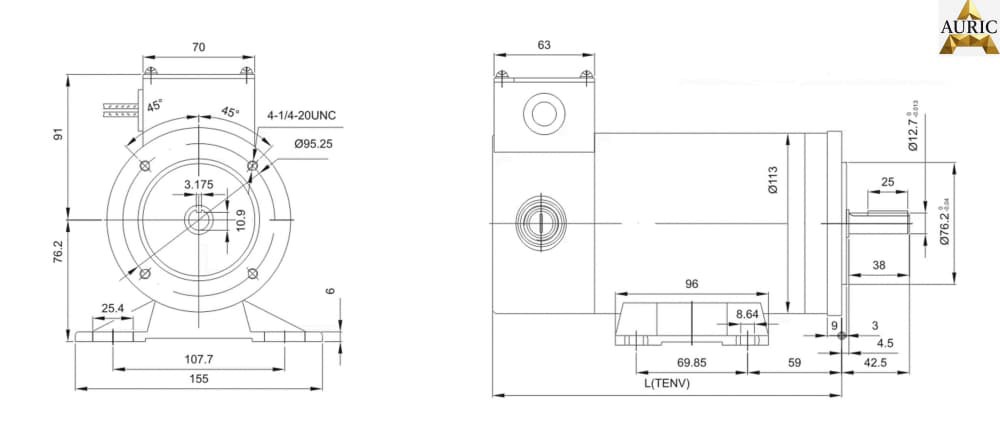

| Tips | Spriegums (V) | Nominālais ātrums (r/min) | Jauda (HP) | Griezes moments (N·m) | Pašreizējais(A) | Motora garums L-mm (TENV) | Motora garums L-mm (TEFC) |
| 113ZYT180-1/4-1750 | 180 | 1750 | 1/4 | 1.03 | 1.39 | 197 | 234 |
| 113ZYT90-1/4-1750 | 90 | 1750 | 1/4 | 1.03 | 2.78 | 197 | 234 |
| 113ZYT12-1/4-1750 | 12 | 1750 | 1/4 | 1.03 | 20 | 197 | 234 |
| 113ZYT24-1/4-1750 | 24 | 1750 | 1/4 | 1.03 | 10 | 197 | 234 |
| 113ZYT180-1/3-1750 | 180 | 1750 | 1/3 | 1.37 | 1.85 | 208 | 234 |
| 113ZYT90-1/3-1750 | 90 | 1750 | 1/3 | 1.37 | 3.7 | 208 | 234 |
| 113ZYT12-1/3-1750 | 12 | 1750 | 1/3 | 1.37 | 28 | 208 | 234 |
| 113ZYT24-1/3-1750 | 24 | 1750 | 1/3 | 1.37 | 14 | 208 | 234 |
| 113ZYT180-1/2-1750 | 180 | 1750 | 1/2 | 2.05 | 2.78 | 219 | 256 |
| 113ZYT90-1/2-1750 | 90 | 1750 | 1/2 | 2.05 | 5.56 | 219 | 256 |
| 113ZYT12-1/2-1750 | 12 | 1750 | 1/2 | 2.05 | 40 | 219 | 256 |
| 113ZYT24-1/2-1750 | 24 | 1750 | 1/2 | 2.05 | 20 | 219 | 256 |
| Veiktspējas parametrs | |||||||
| Tips | Spriegums (V) | ātrums (r/min) | jauda (W) | Griezes moments (mN·m) | Pašreizējais(A) | Ātruma pielaide (r/min) | Motora garums (L-mm) |
| 110ZYT01 | 110 | 1500 | 245 | 1560 | 3 | 100 | 188 |
| 110ZYT02 | 220 | 1500 | 245 | 1560 | 1.5 | 100 | 188 |
| 110ZYT03 | 110 | 3000 | 400 | 1274 | 4.8 | 200 | 188 |
| 110ZYT04 | 220 | 3000 | 400 | 1274 | 2.4 | 200 | 188 |
| 110ZYT05 | 24 | 3000 | 400 | 1274 | 22.5 | 200 | 188 |
| 110ZYT06 | 220 | 1000 | 200 | 1910 | 1.3 | 100 | 188 |
| 110ZYT09 | 24 | 1500 | 245 | 1560 | 14 | 100 | 188 |
| 110ZYT14 | 220 | 4000 | 600 | 1430 | 3.8 | 200 | 188 |
| 110ZYT15 | 12 | 2500 | 200 | 2050 | 24 | 150 | 188 |
| 110ZYT21 | 200 | 4000 | 520 | 1242 | 3.7 | 200 | 188 |
| 110ZYT22 | 24 | 2500 | 200 | 2050 | 12 | 150 | 188 |
| 110ZYT23 | 220 | 2250 | 300 | 1273 | 1.8 | 150 | 188 |
| 110ZYT36 | 36 | 1200 | 185 | 1470 | 7 | 100 | 188 |
| 110ZYT51 | 110 | 1500 | 375 | 2390 | 4.5 | 100 | 218 |
| 110ZYT52 | 220 | 1500 | 375 | 2390 | 2.3 | 100 | 218 |
| 110ZYT53 | 110 | 3000 | 700 | 2230 | 8.5 | 100 | 218 |
| 110ZYT54 | 220 | 3000 | 700 | 2230 | 4.2 | 100 | 218 |
| 110ZYT55 | 24 | 1500 | 375 | 2390 | 22 | 100 | 218 |
| 110ZYT58 | 110 | 1750 | 400 | 2050 | 4.8 | 100 | 218 |
| 110ZYT66 | 220 | 450 | 125 | 2653 | 0.9 | 50 | 218 |
| 110ZYT76 | 48 | 2300 | 400 | 1662 | 12 | 150 | 218 |
| 110ZYT78 | 12 | 2500 | 400 | 1528.2 | 48 | 150 | 218 |
| 110ZYT79 | 24 | 2500 | 400 | 1528.2 | 24 | 150 | 218 |
Ražošanas process
Statora un rotora magnētiskās ķēdes ir optimizētas, izmantojot aprēķinus, lai samazinātu neefektīvus magnētiskos zudumus.
Atslēgas gultņi ir izvēlēti tā, lai tie atbilstu specifikācijām, kas ir piemērotas zema-sprieguma, liela-ātruma darbības apstākļiem, samazinot mehānisko troksni.
Lai uzlabotu kalpošanas laiku, tinumos izmanto emaljētu stiepli ar augstāku temperatūras pretestības pakāpi.
Lai nodrošinātu konsekvenci, pirms izvešanas no rūpnīcas tiek veiktas bez-slodzes, slodzes un strāvas pārbaudes.
Tas nav tikai par "rotēšanu", bet arī par konsekvences saglabāšanu pat masveida ražošanas laikā.
Saderība un sistēmas pielāgošana
Savietojams ar dažādiem 12V līdzstrāvas motora kontrolleriem/ātruma regulatoriem
Var izmantot PWM ātruma kontroles sistēmās
Atbalsta rotācijas vadību uz priekšu un atpakaļ
Viegli integrējams esošajos 12V barošanas avotos vai akumulatoru sistēmās
Pieejama pielāgošana, pamatojoties uz projekta prasībām, tostarp vārpstas tipu un montāžas metodi
Tipiski pielietojuma scenāriji
Mazie automatizētie mehānismi: ātra reakcija, vadāmas kustības
Medicīniskais un laboratorijas aprīkojums: stabila darbība, zemi elektromagnētiskie traucējumi
Sūkņi un ventilatoru sistēmas: spēcīga nepārtrauktas darbības iespēja zemā sprieguma apstākļos
Mobilās ierīces/akumulators-Sistēmas ar barošanu: augsta efektivitāte, labāks akumulatora darbības laiks
Inteliģentie ierīču izpildmehānismi: bieža palaišanas{0}}pārtraukšana, bet mazāk pakļauta pārkaršanai
FAQ
Saņemiet specifikācijas un atlases padomus
Ja meklējat stabilu, efektīvu līdzstrāvas pastāvīgo magnētu motoru, kas piemērots ilgstošai -izmantošanai 12 V sistēmā, mēs varam sniegt piemērotākus ieteikumus par izvēli, pamatojoties uz jūsu lietošanas apstākļiem, slodzes prasībām un vadības metodi.
Lūdzu, sazinieties ar mani, lai iegūtu tehniskās specifikācijas, cenas un informāciju par paraugu.
